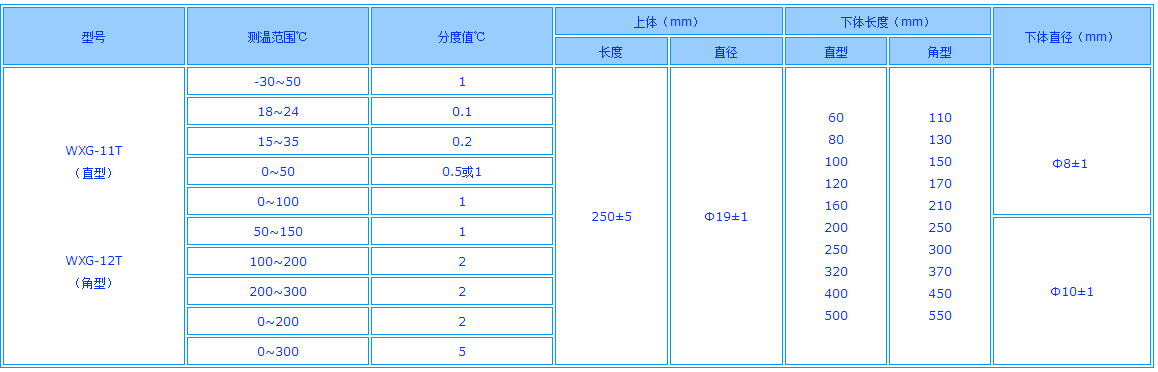

WXG電接點水銀溫度計型式：有內標式、棒式、可調電接點、固定電接點、直形、角形等。
（2）控制范圍：-30℃～+300℃
（3）動作誤差限：一般為1分格值的1.5倍。
（4）公稱壓力：帶金屬保護套電接點溫度計為6.4MPa
（5）接點負荷：高電壓：AC、DC36V，大電流20mA（電阻負載）
（6）固定電接點個數：一般不超過3個，兩接點之間的距離不小于7mm
注:WXG電接點水銀溫度計根據用戶特殊需要可制造分格值0.1℃,其控制范圍為10℃;分格值0.2℃,其控制范圍為20℃和短上體（160mm）,只有設定標度的電接點溫度計。

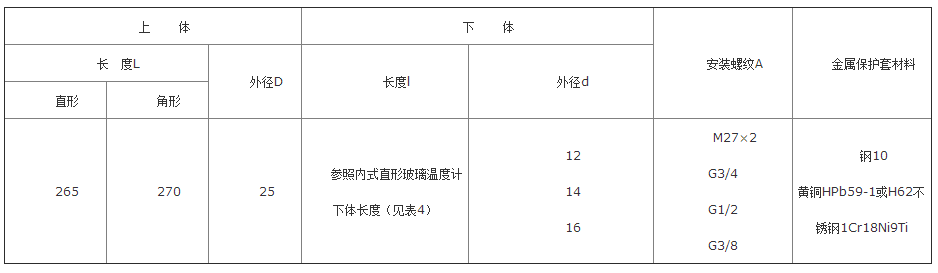

金屬保護套外形安裝尺寸見表
該WXG電接點水銀溫度計不刻標度線，直形全長L有：60，80，100，150mm，角形上體L和下體1根據用戶需要而定01F02F型棒式固定電接點玻璃水銀溫度計。

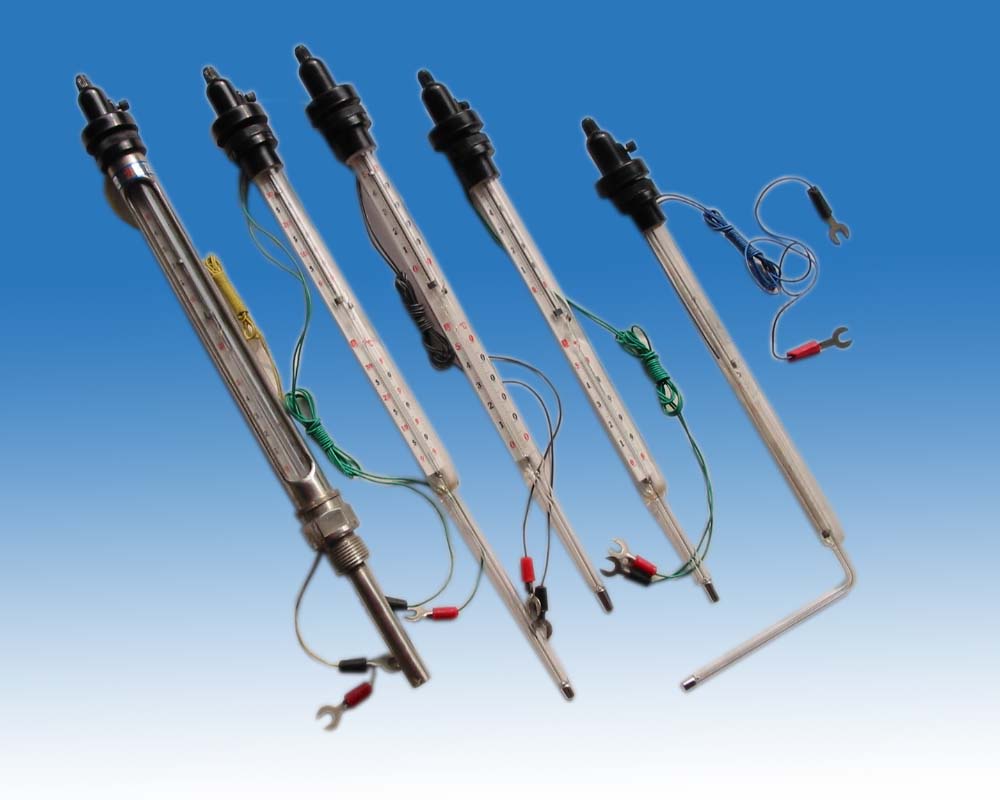

WXG系列電接點玻璃水銀溫度計：可調式電接點溫度計是通過旋轉溫度計頂端的磁鋼調節帽來調節溫度計接點位置。固定式是接點固定在某些特定的溫度上，不可調節，電接點數通常不超過3個，兩相鄰接點距率不小于7mm，（接點溫度由用戶決定）接點：汞－鉑。接點最大電流：20mA（無感負載）。最高電壓：36V。感溫液：水銀。
WXG系列棒式電接點溫度計：WXG－01F為直形棒式固定電接點溫度計，WXG－02F為90°角。角形棒式固定電接點溫度計，無標尺，但溫度值標注在某些接點位置上，接點：汞－鉑。最大工作流：20mA（無感負載），最高電壓：36V。感溫液：水銀。
WXG系列電接點金屬保護套玻璃水銀溫度計，由原WXG系列電接點玻璃水銀溫度計外裝金屬保護套。金屬保護套材質可按用戶需要鎳鉻（A3鋼）、黃銅（HPb59-1或H62）及不銹鋼（1Cr18Ni9Ti）套三種制成。按裝螺紋聯接一般制成公制M27×2與M20×1.5或英制G3/4"、G1/2"與G3/8"，也可按用戶設計圖要求加工制作。
電接點水銀溫度計的使用方法
電接點水銀玻璃溫度計使用時必須按照規定浸入深度插入被測介質內，進行測量溫度，否則測量的溫度誤差不準確。電接點水銀玻璃溫度計在使用過程中避免受到外力震蕩，防止水銀斷節失靈。玻璃電接點溫度計使用時應該配合繼電器配套使用，通過的電流電壓越小使用的壽命就越長。
