引進型玻璃轉子流量計
GA24（FA24）型是玻璃轉子流量計的一種；
優點為精度等級高，互換性好；
采用國際先進工藝和設備制造，質量性能達到國際現有先進水平；
采用獨特的設計，法蘭接頭可以旋轉以調節四只安裝孔；
在不把流量計撤出管道的情況下，可方便的更換錐管和浮子。
可提供毫米，百分，流量和可拆卸的外表度尺。
FA24型玻璃管轉子流量計分為：普通型，防腐型，不銹鋼型；
可測：液體，氣體。
常州鑫旺儀表有限公司

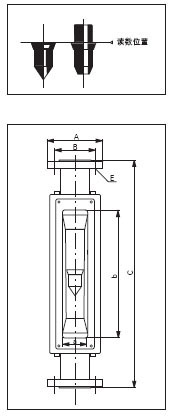

玻璃轉子流量計外形及安裝尺寸
通徑 （mm） | 窗口尺寸 （aXb） | C | B | A | E | 重量 （KG） |
15 | 37X302 | 500 | Φ65 | Φ95 | 4-Φ14 | 6 |
25 | 52 X294 | 500 | Φ85 | Φ115 | 4-Φ14 | 10 |
40 | 64 X278 | 500 | Φ110 | Φ145 | 4-Φ14 | 13 |
50 | 94 X266 | 500 | Φ125 | Φ160 | 4-Φ18 | 18 |
80 | 132 X302 | 500 | Φ150 | Φ185 | 4-Φ18 | 32 |
注：法蘭標準GB/T9119-2000
DN(15～50), PN1.0MPa DN80 PN0.6MPa
常州鑫旺儀表有限公司
FA24型玻璃管浮子流量計主要參數
空氣流量計，水流量計
通 徑 | 型 號 | 測量范圍 | 壓損 | 最大壓力 | 最高溫度(℃) | 準確度等級 | |
水(20℃)L/h | 空 氣 | ||||||
DN15 | FA24-15 | 10～100 | 0.12～1.2 | 1100 | 1.0 | 120 | 2.5 |
DN25 | FA24-25 | 63～630 | 2～20 | 2800 | 1.0 | ||
DN40 | FA24-40 | 250～2500 | 5～50 | 3400 | 0.9 | ||
DN50 | FA24-50 | 630～6300 | 12～120 | 4800 | 0.7 | ||
DN80 | FA24-80 | (1.6～16)m3/h | 8000 | 0.5 | |||
注：1、進入流量計流體的壓力，液體至少是壓損的兩倍，氣體必須超過5倍壓損。
2、需準確度等級1.5級，請?jiān)谟唵紊献⒚鳌?/span>
3．耐腐型四氟浮子最大流量比普通型低一流量等級。
法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼304(1Cr18Ni9Ti)，型號為FA24-()B。
接液材質如需選用316，則型號為FA24-()B0，需定做。
如需不銹鋼內襯PTFE，則型號為FA24-()BF(316為B0F)，需定做。
