LZB-50玻璃轉子流量計
LZB-50是連接DN50法蘭的玻璃轉子流量計，常規連接化工部標準法蘭，也可特殊定制美標或者日標法蘭。
通徑DN50主要規格參數

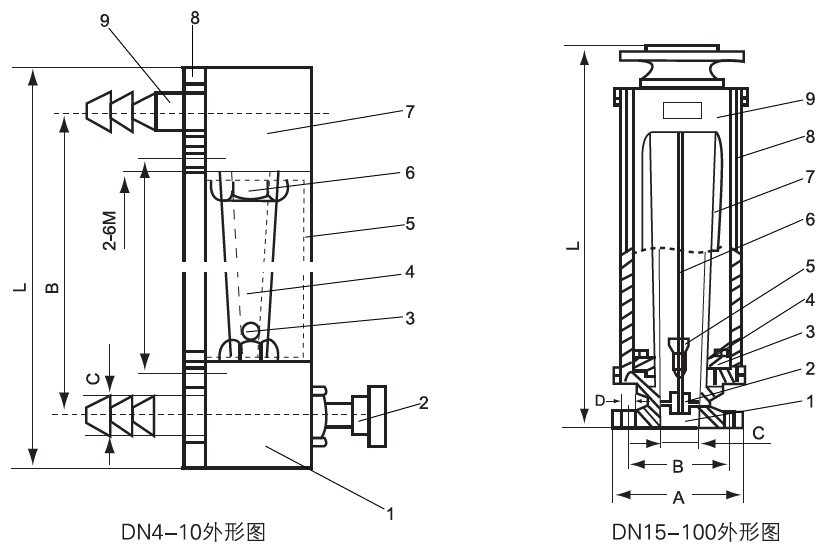

型號 | A | B | L | C | D |
LZB-50 | ?160 | ?125 | ?570 | ?50 | 4-?18 |
公稱通徑 | 型號 | 測量范圍 | 錐管長度 | 總長度 | 準確度等級 | 工作壓力 | ||
液體 | 氣體 | LZB | LZB-F | |||||
? 4 | LZB-4 | 1~10L/h | 16~160L/h | 160 | 238 | 4 | 4 | ≤1.0 |
1.6~16L/h | 25~250L/h | |||||||
2.5~25L/h | 40~400L/h | |||||||
? 6 | LZB-6 | 2.5~25L/h | 40~400L/h | |||||
4~40L/h | 60~600L/h | |||||||
6~60L/h | 100~1000L/h | |||||||
? 10 | LZB-10 | 6~60L/h | 100-1000L/h | |||||
10~100L/h | 160~1600L/h | |||||||
16~160L/h | 250~2500L/h | |||||||
? 15 | LZB-15 | 16~160L/h | 0.25~2.5m3/h | 350 | 470 | 2.5 | ≤0.6 | |
25~250L/h | 0.4~4m3/h | |||||||
40~400L/h | 0.6~6m3/h | |||||||
? 25 | LZB-25 | 40~400L/h | 1~10m3/h | 2.5 | ||||
60~600L/h | 1.6~16m3/h | |||||||
100~1000L/h | 2.5~25m3/h | |||||||
? 40 | LZB-40 | 160~1600L/h | 4~40m3/h | 430 | 570 | |||
250~2500L/h | 6~60m3/h | |||||||
? 50 | LZB-50 | 0.4~4m3/h | 10~100m3/h | 450 | ||||
0.6~6m3/h | ||||||||
1~10m3/h | ||||||||
5~16m3/h | ||||||||
? 80 | LZB-80 | 1~10m3/h | 50~250m3/h | 500 | 660 | 2.5 | ≤0.4 | |
LZB-80F | 1.6~16m3/h | 80~400m3/h | ||||||
? 100 | LZB-100 | 5~25m3/h | 120~600m3/h | |||||
8~40m3/h | 200~1000m3/h | |||||||
注：LZB玻璃轉子流量計流量計可帶報警開關。
