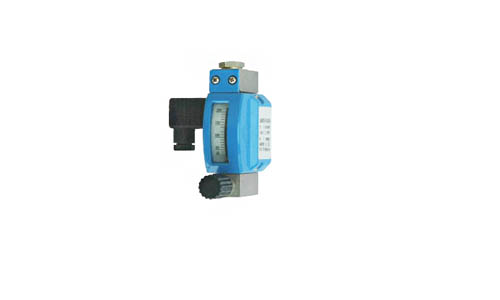

微小流量金屬管浮子流量計
簡介：LZZ(D)W 系列金屬管浮子流量計是微小流量金屬管浮子式流量測量儀表，
該儀表采用變面積式測量原理，測量部件由一個錐形測量管和浮子組成的流量計。
LZZW :現場指示型，可選裝一個或二個本安防爆型報警開關（需配備關聯設備）；
LZDW:電遠傳型，輸出 4～20mA 電流信號（兼容 HART 通訊協議），同時采用 LED 光柱現場指示流量。
特點：堅固、穩定，應用范圍廣;
連接方式： 水平連接；垂直連接；選配入口壓力變化或出口壓力變化的壓力調節器（恒流閥）;
測量：液體，氣體，蒸汽;
應用：應用于石油、 化工、化纖、鋼鐵、食品、輕工、制藥等行業的微小流量測量和過程控制。
常州鑫旺儀表有限公司
小金轉主要技術參數
測量范圍 | 水（20℃）0.3～100L/h |
空氣（20℃ 101325Pa）5～3400L/h | |
量 程 比 | 10∶1 |
準確度等級 | 4.0 |
最大工作壓力 | 2.5MPa 或 6.4MPa |
介質溫度 | —80～＋150℃ |
環境溫度 | —25～＋65℃ |
連接方式 | 1/4″NPT 內螺紋，可選Φ6（Φ8）卡套連接 |
按用戶要求 | |
限位報警 | 1～2 個報警開關（可選，防爆等級 ExiaIICT3—T6） |
電遠傳 | 電源電壓：24(1±10%)V DC |
輸出信號：(4～20)mA DC，二線制(兼容 HART 通訊協議) | |
負載電阻：≤500Ω (24V DC) | |
防護等級 | IP67 |
常州鑫旺儀表有限公司

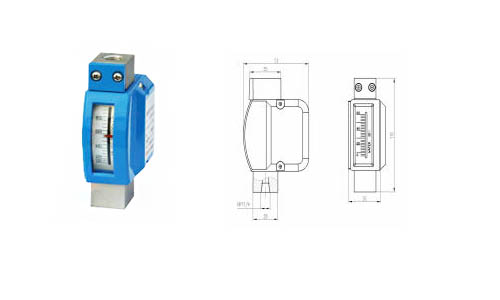

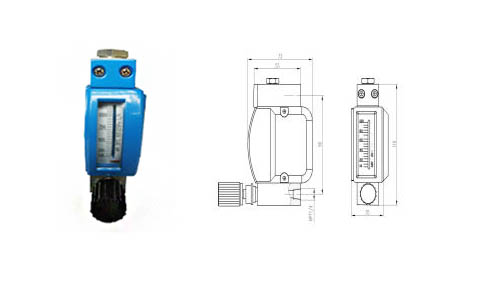

微小型金屬管浮子流量計型號解讀
LZZW-()/Y20/RR1 型
水平連接
LZZW-()/Y10/RR1 型
垂直連接
L Z | 金屬管浮子流量計 |
Z 或 D | 就地指示型 或 電遠傳型 |
W- | 微小 |
介質流向 | Y10：下進上出 |
Y20：側進側出 | |
接液材質 | RR1：304 |
RRL：:36L | |
附加功能 | K1：帶一上限報警點 |
K2：帶一下限報警點 | |
K12：帶一上限和一下限報警點 |
常州鑫旺儀表有限公司
液體和氣體金屬管浮子流量計測量范圍
錐管編號
| 水 | 空 氣 | 最大壓力損失 |
（20℃ L/h） | （20℃ 101325Pa L/h） | （kPa） | |
Y01 | — | 5～50 | 1.2 |
Y02 | 0.3～3 | 10～100 | 1.4 |
Y03 | 0.5～5 | 15～150 | 1.5 |
Y04 | 1～10 | 40～400 | 1.8 |
Y05 | 2.5～25 | 80～800 | 3.5 |
Y06 | 4～40 | 125～1250 | 6.5 |
Y07 | 6～60 | 200～2000 | 13.0 |
Y08 | 8～80 | 250～2500 | 23.5 |
Y09 | 10～100 | 340～3400 | 40.0 |
常州鑫旺儀表有限公司
LZZW/LZDW金屬管轉子流量計主要零部件
零部件 | 標 準 | 特 殊 |
基座 | 304 | 316L或按用戶要求 |
錐管浮子 | 304 | 316L或按用戶要求 |
指示器外殼 | 鑄鋁 | |
常州鑫旺儀表有限公司

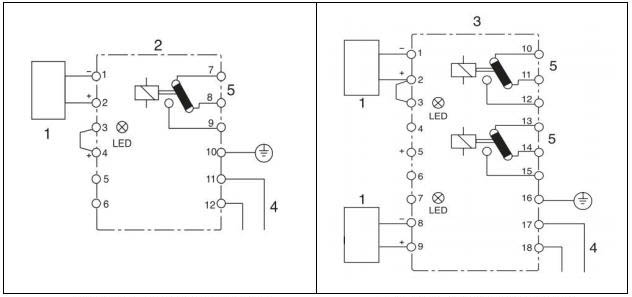

關于帶報警開關的微小流量金屬管浮子流量計
帶報警開關的微小流量金屬管浮子流量計需配備關聯設備，可選用接近開關輸入的隔離式安全柵或晶體管繼電器 WE77/Ex—1、WE77/Ex—2。
晶體管繼電器 WE77/Ex—1、WE77/Ex—2 由電源組、晶體管放大器和中間繼電器組成，WE77/Ex—1 帶有一個安全控制電路，WE77/Ex—2 帶有兩個安全控制電路。
產品型號 | WE77/Ex—1、WE77/Ex—2 | WE77/Ex—1D、WE77/Ex—2D |
供電電源 | 220V AC | 24V DC |
電源消耗 | 3.5W | |
開路電壓 | 8V DC（13.5V） | 8V DC（13.5V） |
短路電流 | 8mA（31mA） | 16mA（62mA） |
允許電感 | 3mH（31mH） | 1mH（7.6mH） |
允許電容 | 230nF（609nF） | 160nF（539nF） |
輸入輸出回路 | 單回路 | 雙回路 |
開關接點負載 | 4A/250VA/cosφ=0.7 | |
常州鑫旺儀表有限公司
微小型金屬管浮子流量計安裝與維護
· 流量計安裝到工藝管道之前，應對工藝管道進行吹掃或清洗，防止管道中雜質堵塞儀表，影響正常使用。
· 流量計應垂直安裝，介質流向向上，流量計中心線與鉛垂線的夾角不超過 5°。
· 為防止管道受壓變形，流量計接口必須與管道軸線對中并平行。必要時在流量計兩側適當支撐管道， 以防止震動并且減輕流量計的軸向壓力。
· 如果介質中含有固體雜質，應在流量計上游加裝過濾器。
· 為了便于維護和清洗，建議安裝旁通管路。
· 為確保流量指示穩定，建議在流量計下游安裝流量調節閥。
· 用于測量液體時，應保證工作壓力不低于 2 倍最大壓損；用于測量氣體時，應保證工作壓力不低于5倍最大壓損，以使流量計穩定工作。
· 本儀表基于磁耦合原理工作，應確保儀表周圍其它設備產生的磁場不影響測量結果。
